SZL型雙鍋筒縱置式水管鍋爐系列

---

SZL型組裝鍋爐系列簡介：
    SZL型組裝鍋爐有上下兩個縱向布置的鍋筒,鍋筒布置在鍋爐中心線上，上鍋筒的前側與兩側水冷壁管組成爐膛輻射受熱面，后部與下鍋筒之間由彎曲管子組成對流受熱面，整個上下鍋筒水
冷壁，對流管束及爐墻護板等組成本體上部大件；下部為鍋爐爐排大件。這兩大件在現場進行組合,省煤器布置在本體后部，燃燒生成的高溫煙氣在爐膛吸收部分能量后，經冷卻室進入對流受熱面?zhèn)鳠嵩俳浭∶浩?、除塵器、引風機將煙氣送入煙囪排入大氣。
    SZL型系列水管鍋爐現有容量：6T/H、8T/H、10T/H、15T/H20T/H、4.2MW、5.6MW、7.0MW、10.5MW、14MW數十種蒸汽和熱水鍋爐?？蛇m用燃料：煙煤、煙煤(摻燒木屑)。
主要特點：
1、該鍋爐鍋爐本體受熱面布置充裕，升壓快，出力足，具有較強的超負荷能力，保溫層考究，散熱損失少，
水冷壁外為高鋁輕質耐火磚，硅酸鋁纖維氈，而一般廠家則采用侄石混凝土和珍珠巖。
2、爐排采用加強型主動爐排片，此爐排片是專為組裝鍋爐設計，而一般鍋爐制造商則采用快裝爐的普通型主動爐排片。經破壞性試驗證明，加強型爐主動排片的抗拉強度是普通主動爐排片的一倍，從而確保了爐排安全可靠的運行。
3、爐排主燃區兩側采用高鋁耐熱球墨鑄鐵側密封，而一般廠家則為灰口鑄鐵或普通熱鑄鐵。
4、爐排通風采用獨立密封風室雙側進風，調風裝置為柵格鑄鐵調風門，通過傘齒輪帶動齒條和活動柵格來進行調風，整個柵格全部經過金加工，操作靈活，經過冷態飄帶試驗驗證，整個調風裝置在爐排寬度方向的均勻性和長度方向的可調性都非常好，能很好地適應燃燒的需要。
5、爐排的落灰裝置也采用推拉式的柵格鑄鐵落灰裝置。
6、煤閘門采用水冷鋸齒形煤閘門，不僅能疏松煤層且增加煤層燃燒的表面積，而且改善了通風體條件，經過近幾年的實踐證明，使用該煤閘門后，能使煤得到充分燃燒，與同規格鍋爐不同煤閘門相比，可使煤的燃盡區提前500mm左右，且煤渣的含碳量大為降低。

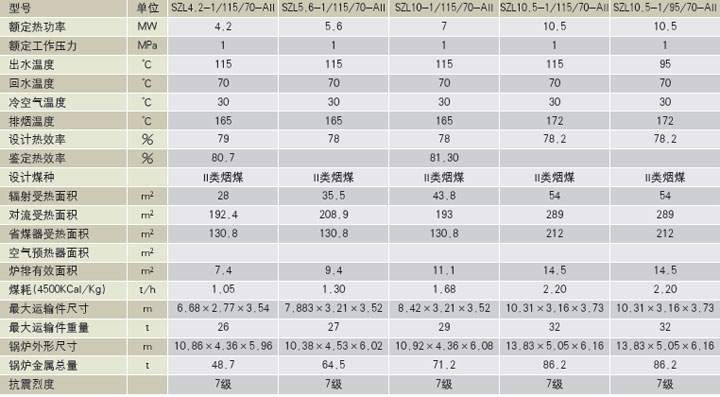

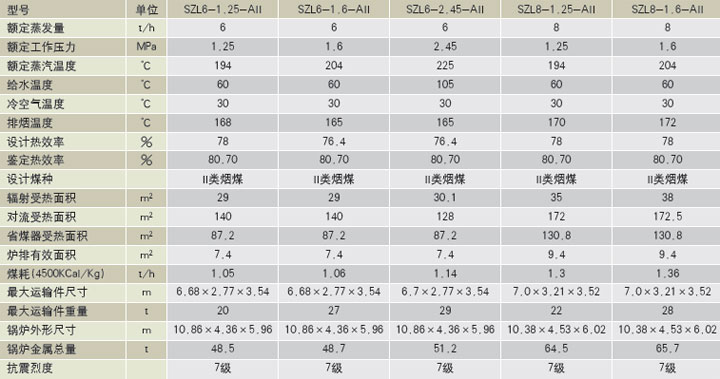

主要參數及規格：

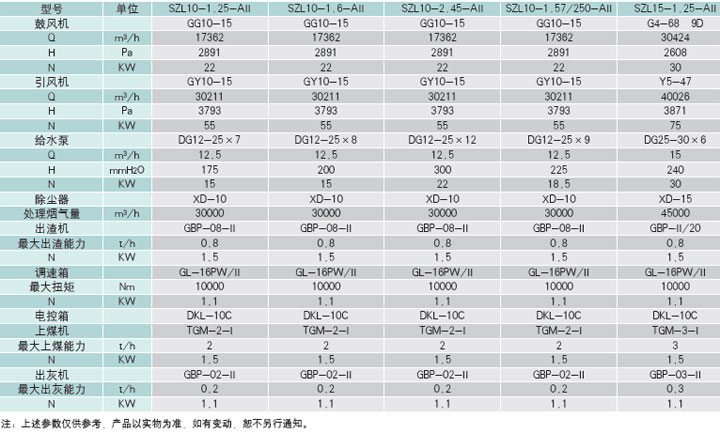

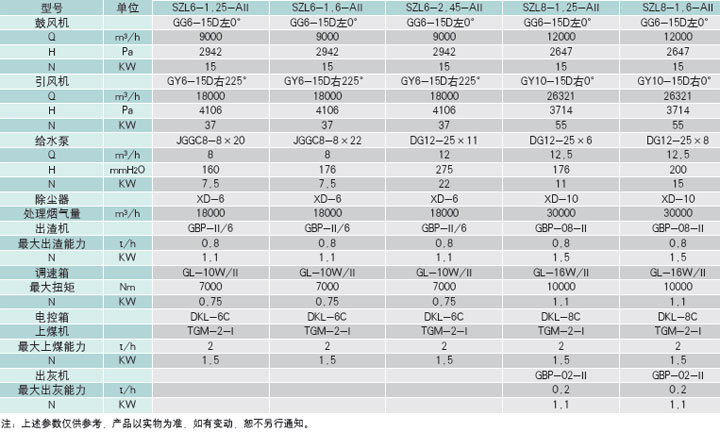

配套輔機規格：

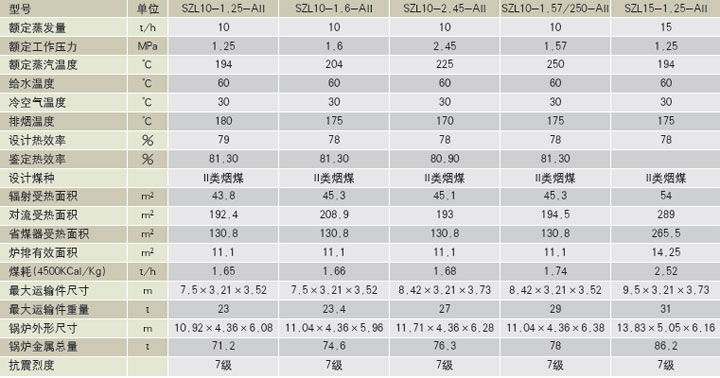

主要參數及規格：

配套輔機規格：

主要參數及規格：

配套輔機規格：

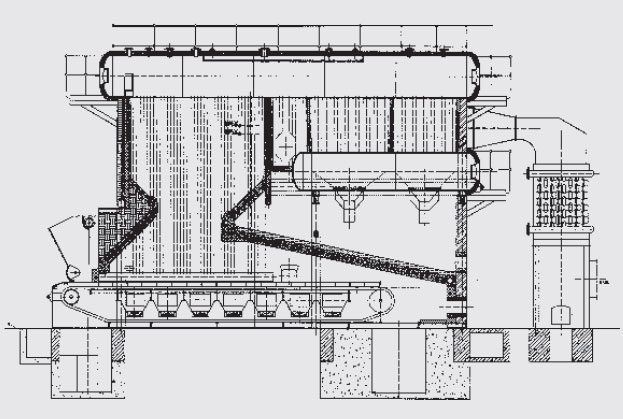

雙鍋筒安裝圖：
