SZL系列生物質蒸汽鍋爐(第三代產品)介紹
日期:2018/11/09
一、SZL產品的設計研發及先進性
1、設計與研發:
句容市大眾鍋爐制造有限公司是一家B級鍋爐制造企業,具有二十多年的鍋爐制造、安裝歷史,有專業設計、研發的團隊。公司自2008年起開始設計、研發生物質鍋爐,生物質鍋爐燃燒有三種形式,第一種:鍋爐本體外置燃燒器直燃式;第二種:生物質燃料氣化后燃燒;第三種:用爐排將生物質燃料送進爐膛,采用室燃的方式燃燒。
目前第一種形式的生物質鍋爐已被湖北省質檢局明令禁止使用,第二種形式的生物質鍋爐尚不成熟,我公司是采用第三種形式的生物質鍋爐產品供貨。我公司經過十年研發和實踐,為貴單位提供的是第三代產品,它節能、環保、自動化程度高。
2、產品的先進性:
根據生物質燃料的燃燒特性,我公司做了以下特殊設計:
1)爐排加長,增設了阻火器,以防料斗著火回燃;
2)足夠的燃燒空間,使燃料得到充分的燃燒,從而提高了鍋爐的熱效率,降低了尾部煙氣的排放,其中粉塵和氮氧化物排放量降低顯著。
3)增設了變頻器,使鍋爐形成兩段火燃燒,解決了高壓停爐時煙囪冒黑煙的問題,也起到了節能作用。
4)不一樣的風道設計,充分滿足了生物質燃料燃燒的需要,確保了鍋爐的熱力平衡,完成了層燃和室燃的轉換。
二、SZL產品的燃燒過程和特點:
1、燃燒方式:采用室燃式燃燒,燃料經爐排送進燃燒室,在前拱處做壓火處理,以免燃料在前拱處燃燒,導致燃料浪費并解決火會燃燒到料斗里。當燃料到燃燒區時開始燃燒,由于生物質成型燃料揮發份比較高,燃燒過程快的特點,我們?cè)跔t排的兩側配置了二次給風來幫助燃燒,此時爐排上兩側的燃料得到了充分燃燒。由于爐排較寬,中間的燃料還不能得到充分燃燒,因此我們?cè)谇肮吧喜坎贾昧巳闻滹L(fēng)來幫助燃燒,此時還有部分燃料沒有燃盡,這就靠后拱的壓風來完成,這樣形成了爐排底部鼓風,雙側和前拱送風助燃。后拱壓風來完成全部燃燒過程,這樣的過程能把98%的燃料在爐膛里燃盡,形成高溫?zé)煔馔ㄟ^輻射受熱面換熱,然后到對流受熱面換熱,經節能器到水幕除塵后從煙囪排出;
2、增加變頻器:給鍋爐引風機配置一臺變頻器,在鍋爐設定低壓力時,變頻器給引風機加速,使鍋爐大火燃燒。鍋爐壓力到設定壓力上限值,變頻器給引風機降速,使鍋爐小火燃燒(此時鼓風機不工作)這樣形成鍋爐大火和小火燃燒的兩段火燃燒方式不會造成鍋爐在停爐時有煙塵排出和停爐時爐膛內一氧化碳變濃超標,也起到節能作用,也不會發生爐膛爆炸事故(爐膛內可燃?xì)怏w濃度過高時會發生爐膛爆炸)。當停爐時間過長時,爐排按低速度行走,避免料斗回燃。
三、SZL型生物質鍋爐性能特點:

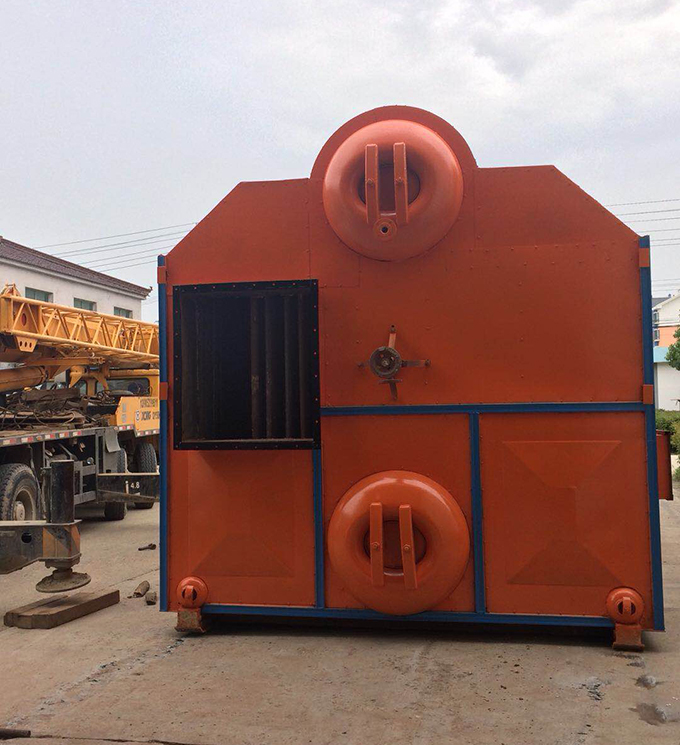

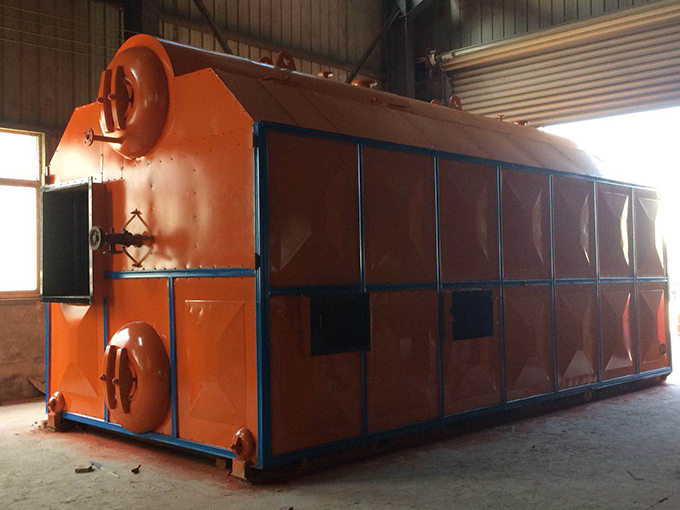

句容市大眾鍋爐制造有限公司研發并制造的SZL型鍋爐系雙鍋筒縱向布置鏈條爐排水管蒸汽鍋爐,對流布置的受熱面換熱效率高,水循環系統合理,水容量大,蒸汽空間大,蒸汽品質好。對流受熱面的富裕,鍋爐運行的效率特性平穩且有超負荷運行能力。輕型鏈帶式組裝爐排配以無級調速裝置,使燃燒工況的調整手段更趨完備。該鍋爐自動化水平高,鍋爐給水自動調節、高低水位報警、低水位聯鎖保護,引、送風機聯鎖保護。
1.該鍋爐吸收快裝鍋爐的特點:采用上、下兩大件出廠,上部大件由鍋爐本體,上部爐墻和保溫層組成,下部大件由鏈條爐排和料斗組成,安裝方便,周期短,費用少。
2.該鍋爐結構緊湊,占地面積小,外形美觀大方,鍋爐房只需單層布置,土建工程投資少。
3.本鍋爐操作簡便,運行平穩,升溫升壓快,出力足,適應料種廣。
4.配套輔機齊全,鼓、引風機,水泵、除塵器等均能滿足鍋爐符合要求,調整范圍廣,調速方便。
5.鍋爐實現了給水、上料、爐排運行、鼓、引風自控,超壓(蒸汽鍋爐)、超溫(熱水鍋爐)、高、低水位(蒸汽鍋爐)、給水、爐排運行、鼓、引風運行連鎖保護,確保鍋爐的正常運行。
6.鍋爐送風采用倉式的雙側送風裝置,各風室可各自獨立調節,漏風小可調性強,避免爐排下配風不均造成的串風及偏燒現象。能較好適應鏈條爐排燃燒特性的要求。
7.采用高強度爐排片,避免爐排片斷裂現象,同時減少了漏料損失。
